OLED圖片取檔方法, 使用LCD Assistant

這篇是把圖檔轉成OLED或其它繪圖LCD的方法, 函數用bitmap來畫, 圖檔轉換軟體用LCD assistant, 這是一套很古老的軟體, 但還是很好用



步驟1, 打開LCD Assistant軟體

步驟2, 點選file\load image, 這裡的圖檔格式只支援bmp, 且需為單色, 不然轉出來會很難看

步驟3, 點選完你要的圖片後, 出現如下相關的參數, 如果你的OLED是128x64, 那你的圖片大小就要等於或小於128x64, 目前取檔的方向都是vertical, 這和你的 bitmap函數相對應, 大多數都是用vertical來轉出圖檔的陣列資料

 步驟4, 確認相關參數都沒問題, 點選file\save output

 步驟5, 輸入圖檔陣列的檔案名稱, 我習慣取成xxx.h

 完成後, 打開wifi_12864.h, 會出現如下的圖檔陣列, 把它和arduino ino檔案放在一起, 在ino檔把它include進來即可

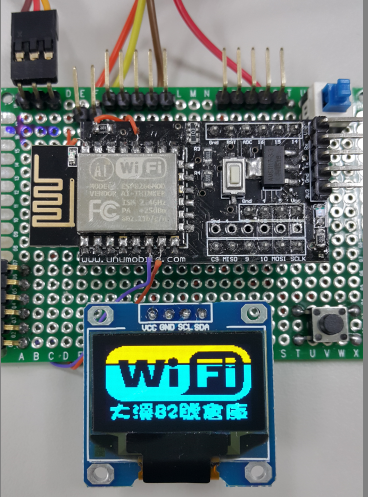

 實際顯示的圖片如下
